【工业4.0案例分析之118】特拉Tetra公司的3D纳米打印机MBZ-2PP

随着MBZ-2PP纳米级3D打印机的开发，特拉有限责任公司（Tetra）成为了3D纳米打印领域的领先者。MBZ-2PP打印机通过双光子聚合，能够准确快速地生产分辨率低于1微米的结构。MBZ-2PP打印机被应用于生物医学、微系统技术、微型传感器和光电子领域。

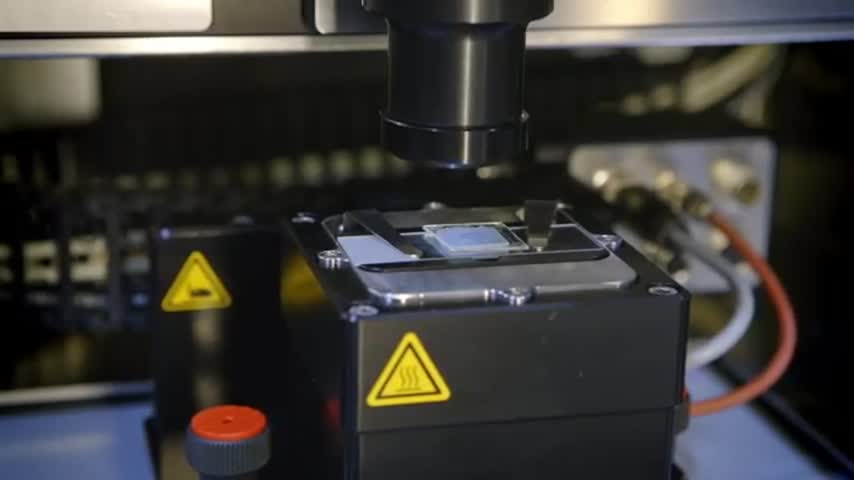

凭借MBZ-2PP纳米级3D打印机，特拉公司使客户能够实时控制和监测3D纳米结构的制造。特拉公司的服务人员在打印机中设置好材料系统，随后操作者在任何地方都可以通过联网的计算机实时生成、控制、调整并输入纳米结构的模型。生产过程可以通过摄像头实时跟踪。MBZ-2PP纳米级3D打印机因其极高的过程效率以及最优的过程控制和监测令人印象深刻。

MBZ-2PP打印机是医疗技术领域最好的打印机，它是一项创新的机器解决方案，为生物高分子材料—纳米结构制定了工业标准。MBZ-2PP打印机可以采用双光子生物高分子材料（2PP）进行打印，能使产生的结构分辨率控制在400纳米以下。

特拉公司成立于1991年，位于德国高新技术区伊尔默瑙，创始人奥拉夫.莫冷豪尔和安德拉.卡古斯都是工程师。2005年特拉公司制定了新的战略，强力瞄准新技术的开发和特拉自有产品的市场推广。如今特拉公司的专利技术拥有量在世界范围内的传感技术和机器人制造技术领域处于领先地位。特拉公司专注于开发和生产高效率的、以汽车为基础的控制零件。这些零件几乎确保特拉所有设备系统的高效和可靠性。这项核心技术也可以服务于电子工业以及医疗领域的客户。

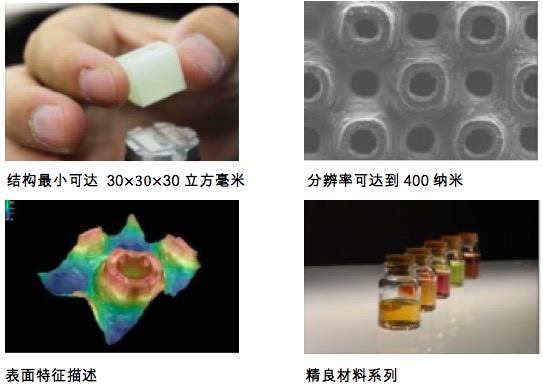

特拉公司根据客户需求生产具有纳米级细节的大型三维结构

三维结构

• 分辨率≥400纳米
• 尺寸高达 30×30×30立方毫米
• 根据客户需求的三维形式

分析

• 水凝胶的特征描述
• 材料性能的测定
• 新材料的可行性研究

批量生产

• 可小批量生产
• 可组合几种材料生产
• 生产速度快
• 专业加工

特拉公司这项技术的适用范围

生物医学

• 植入物
• 组织工程
• 细胞生物学
• 新药研发

微型系统

• 微光学
• 微流体
• 微机电系统

微传感器

• 原位测定
• 体内传感器的烧结膜

光子学

• 波导管
• 光子晶体
• 光学结构和连接技术

技术参数

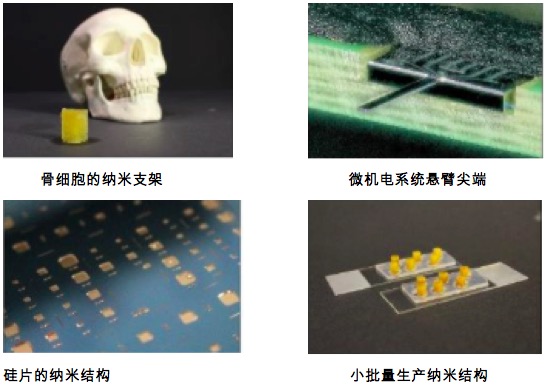

应用实例

• 结构和连接技术：由于三维形状的创建任意性以及高分辨率，特拉公司的纳米结构非常适合于连接微型电子元件和非电子元件。
• 骨细胞的支架：用于骨细胞的支架是小批量产生的。支架细胞的直径约为500微米。支架增强骨细胞生长，加速困难骨折的愈合。
